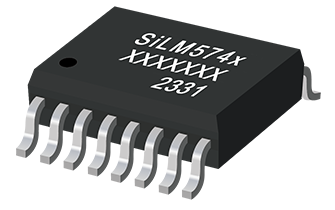

    SiLM574x系列
    高速四通道数字隔离器
    样片申请
    SiLM574x Datasheet. SiLM574x-AQ Datasheet
    产品概述
    产品特性
    安规认证
    典型应用图
    产品概述

    SiLM574x系列是高速四通道数字隔离器，具有符合UL1577的5.0kVRMS（SOP16W）隔离耐压。SiLM574x器件可提供高电磁抗扰度和低辐射，同时具备低功耗特性。

    SiLM5740具有相同方向的四个通道，而SiLM5741具有相同方向的三个通道，相反方向的一个通道，SiLM5742器件具有相同方向的两个通道，相反方向的两个通道。如果在输入电源或信号丢失的情况下，不带后缀F的器件默认输出高，带后缀F的器件默认输出低。


    产品特性

    信号传输速率：100Mbps

    传输延迟：12ns (典型值)

    CMTI： ±100kV/us (最小值)

    低功耗, 1Mbps时每通道的电流典型值为1.5mA

    宽电源电压范围：2.25V to 5.5V

    2.25V 至 5.5V  电平转换

    默认输出高 (SLMi574x) 和默认输出低(SLMi574xF) 选型

    工作结温范围, TJ: –40°C  ~ +150°C

    符合车规认证AEC-Q100

    优异的电磁兼容性（EMC）
    - 系统级的ESD, EFT和浪涌抗扰性
    -低辐射

    安规认证

    SOP16W: 符合UL 1577 1分钟的5kVRMS

    符合 GB4943.1-2022 的 CQC 认证

    符合DIN V VDE 0884-11(计划中)

    典型应用图



    产品参数表

    展开过滤器
    Part Number Forward/reverse channels Data rate (Max) (Mbps) VCCx (V) Prop. Delay (ns) Current/channel Typ (mA) Default output CMTI (kV/μs) Min Operating Temp（℃) VISO(Vrms) Package Group Packing/QTY
    SiLM5740CG-DG4 forward / 0 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5740FCG-DG4 forward / 0 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5741CG-DG3 forward /1 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5741FCG-DG3 forward /1 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5742CG-DG2 forward /2 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5742FCG-DG2 forward /2 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5740CG-AQ4 forward / 0 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5740FCG-AQ4 forward / 0 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5741CG-AQ3 forward /1 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5741FCG-AQ3 forward /1 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500
    SiLM5742CG-AQ2 forward /2 reverse1002.25~5.5121.5High100-40 ~ 1255000SOP16WReel/1500
    SiLM5742FCG-AQ2 forward /2 reverse1002.25~5.5121.5Low100-40 ~ 1255000SOP16WReel/1500

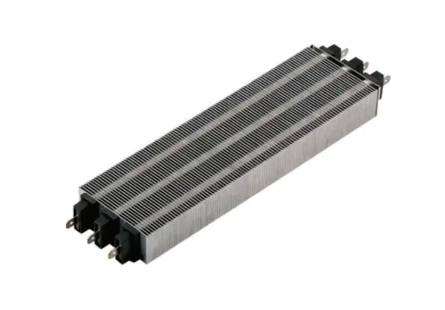

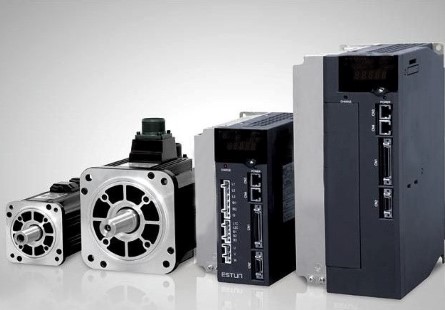

    应用案例
